稀土烘干機簡介

稀土是一種非常重要的戰略資源，稀土元素在石油、化工、冶金、紡織、玻璃、陶瓷等領域都得到了廣泛的應用，稀土的更多價值也隨著科技的進步被不斷的發現。稀土烘干機是一種對稀土進行烘干的礦山設備，隨著稀土資源的不斷開發，稀土烘干機的應用也越來越廣泛，促進國家經濟的快速發展。稀土烘干機具有操作簡單、結構可靠、自動化程度高等優點。稀土烘干機由回轉筒體、引風設備、揚料板進出料裝置、傳動裝置等組成。

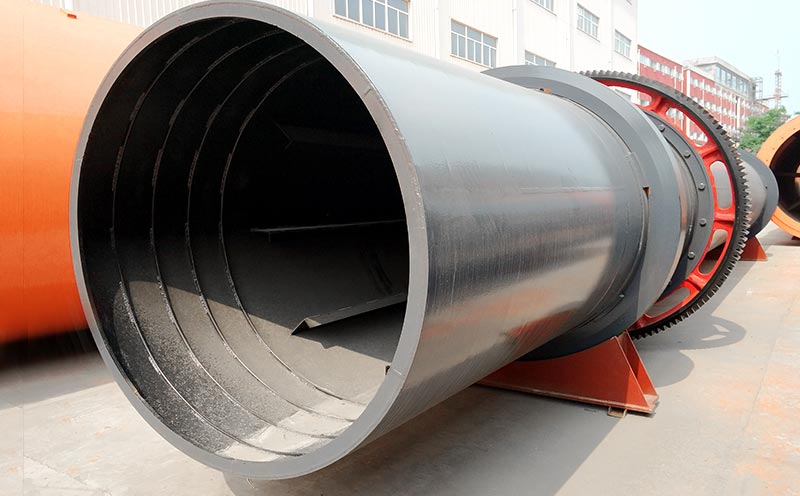

烘干機


產品展示

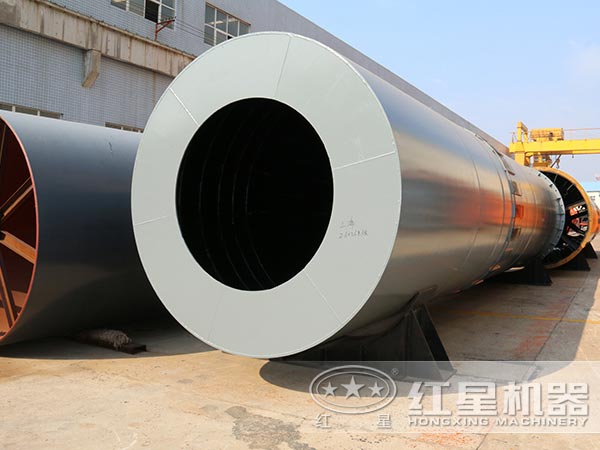

烘干機

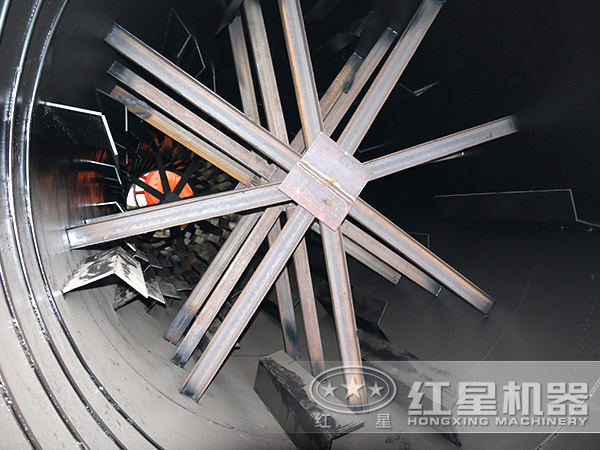

稀土烘干機內部展示

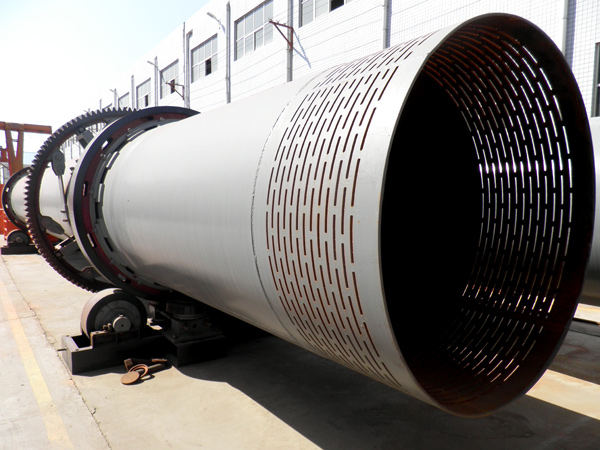

稀土烘干機

性能優勢

1、應用范圍廣：公司生產的稀土烘干機還適用于煤泥、復合肥、農牧業工程、木炭機械等行業。

2、節約稀土資源：稀土烘干機采用的新型的傳動裝置，比一般的烘干設備更加節約資源，減少用戶運行成本，提高生產效益。

3、優良除塵效果：公司生產的稀土烘干機的除塵效果符合國家的環保標準，能夠更加有效的保護環境。

4、使用壽命長：稀土烘干機的易損件使用的都是新型的耐磨材料制作而成，所以在運行中的磨損程度更小，使用壽命更長。

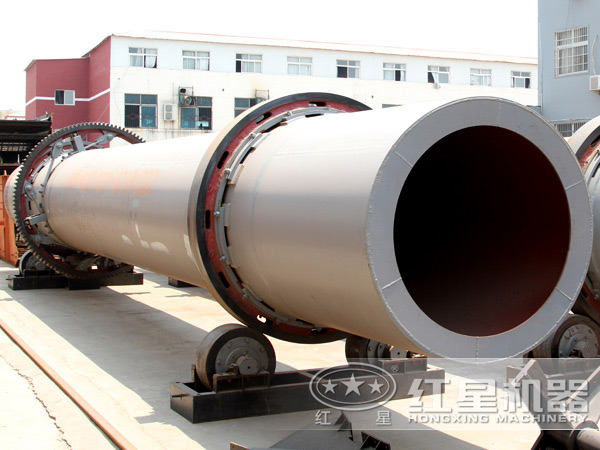

稀土烘干機

工作原理

潮濕的稀土先由皮帶輸送機送進料斗，之后進入加料端。由于加料管的斜度大于物料的自然斜度，所以稀土就會流入干燥器內，稀土從高處落入時，由于載熱體是從低端進入，物料與載熱體就會發生逆流接觸，有的載熱體會與物料一起流入筒體。物料會隨著筒體的轉動流到較低的一端，濕的稀土會直接或者間接得到載熱體的給熱，這樣就會達到烘干的效果。

組成結構

稀土烘干機由回轉筒體、引風設備、揚料板進出料裝置、傳動裝置等組成。

稀土烘干機結構示意圖

技術參數

規格
（直徑×長度）		 筒體容積
（m³）		 生產能力
（t/h）		 安裝斜度
（%）		 最高進氣溫度
（℃）		 主電動機
（kw）		 總重量
（t）
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

間接傳熱烘干機

    筒徑×筒長   項目 外筒內徑 內筒內徑 筒體長度 筒體容積（m³） 筒體斜度 揚料板型式 最高進氣溫度（℃） 外形尺寸
Φ1.5×15m 1500 500 15 20.27 3-5% 升舉式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升舉式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升舉式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
